Milyen előnyöket kínálnak a raklaplábak és a fészkelő dugók a raktározáshoz?

Raklaplábak és fészkelődugók mérhető javulást biztosít a raktározási műveletekben azáltal, hogy a síklapos raklapokat teljesen egymásra rakható, targoncával kompatibilis tárolóegységekké alakítja át, miközben lehetővé teszi az üres raklapok kompakt egymásba ágyazását a visszaküldési logisztikához. Ez a két komponens együttesen a raklapkezelés két legmaradandóbb hatékonyságának hiányát oldja meg: az elpazarolt függőleges tárolóterületet raklapok betöltésekor, valamint az elpazarolt padló- és szállítási helyet, amikor a raklapok üresek. Azok a létesítmények, amelyek kompatibilis beágyazódugóval szerelik fel a raklaplábakat, következetesen jelentenek 30-50%-os javulás az üres raklapok tárolási sűrűségében valamint a kezelési idő, a padlósérülések és a raklapok teljes életciklus-költségének jelentős csökkenése.

A raklaplábak és a beágyazódugók megértése: mik ezek

Mielőtt megvizsgálnánk előnyeiket, érdemes megállapítani, hogy az egyes komponensek mit csinálnak, és hogyan működnek együtt rendszerként.

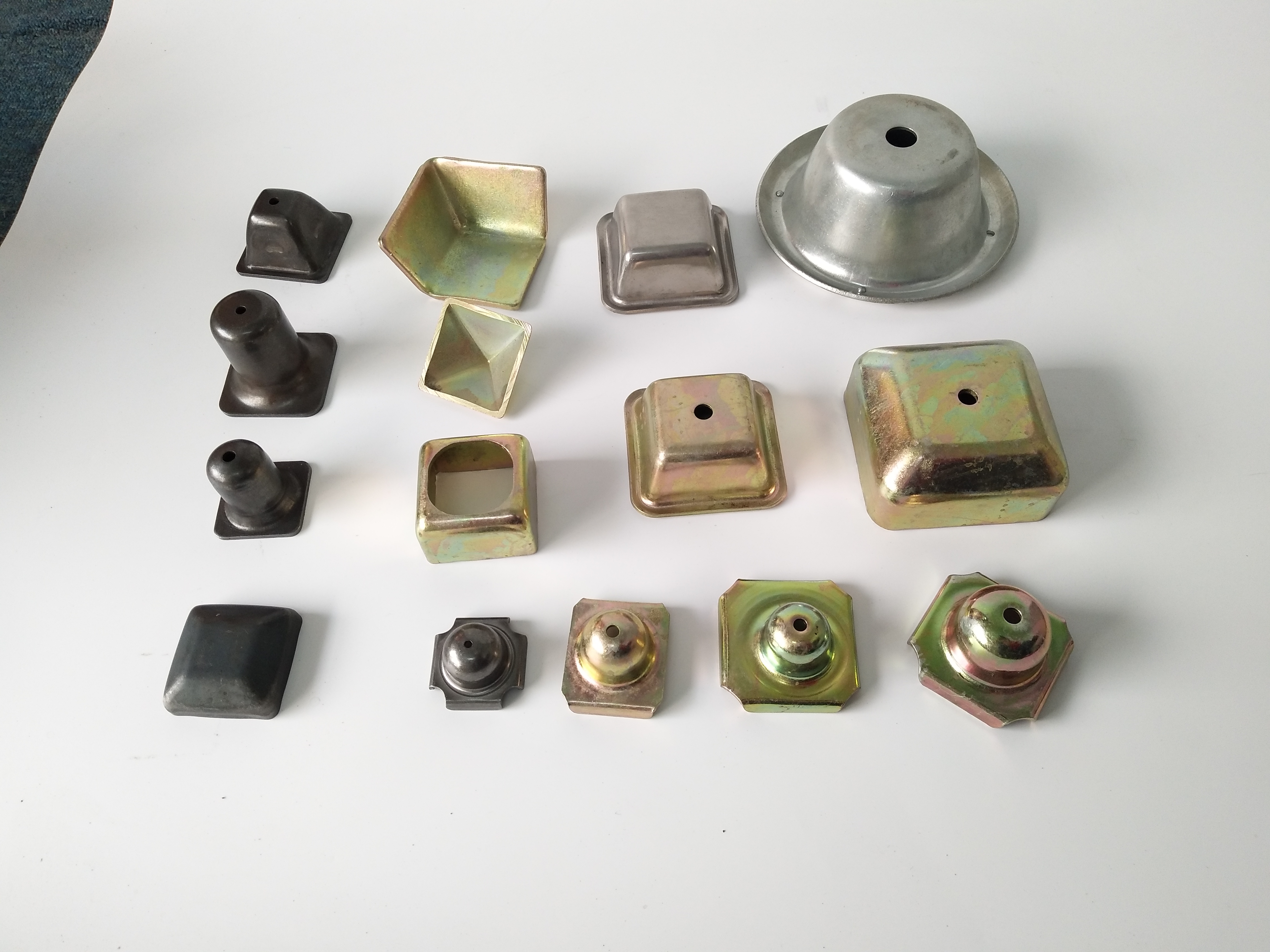

Raklap lábak

A raklaplábak szerkezeti támasztékok – jellemzően acélból, horganyzott fémből vagy nagy teherbírású műanyagból készülnek –, amelyek a síklapos raklap alsó sarkaihoz (és néha a közepéhez) vannak rögzítve. Két elsődleges funkciójukat látják el: a raklapszint megemelése a targonca és a raklapemelő működéséhez szükséges villák belépési távolságának megteremtése érdekében, valamint a raklap és annak tartalmának teljes statikus és dinamikus terhelésének viselése. A szabványos lábmagasság tól 100 mm és 150 mm között , tól terhelési besorolással 1000 kg és 3000 kg között anyagtól és geometriától függően raklaponként.

Fészkelődő dugók

A beágyazó dugók (más néven halmozott dugók vagy dugaszolható betétek) eltávolítható alkatrészek – jellemzően nagy sűrűségű polietilénből (HDPE) vagy polipropilénből öntve –, amelyek a cső alakú vagy dobozos raklaplábak üreges belsejébe helyezkednek. A dugók behelyezésekor mindegyik láb teteje süllyesztett aljzattá válik. A tetején elhelyezett üres raklap beilleszti lábait ezekbe a foglalatokba, így a felső raklap biztonságosan beágyazódik az alsóba. Ez a beágyazási művelet drámaian csökkenti az üres raklapok egymásra rakott magasságát, és megakadályozza az oldalirányú elmozdulást tárolás és szállítás közben.

A két komponens integrált rendszerként működik: a raklaplábak határozzák meg a szerkezeti platformot a terhelt használathoz, és a beágyazó dugók ugyanazt a platformot hatékony, kompakt visszatérő köteggé alakítják üresen.

Helyhatékonyság: Maximális tárolási sűrűség az üres raklapoknál

Az üres raklapkezelés rejtett költség a legtöbb raktári műveletben. Ha az üres raklapokat egymásra helyezik egymásra ágyazási rendszer nélkül, az egyes raklapok teljes lábmagassága hozzáadódik a köteghez – ami azt jelenti, hogy a 150 mm-es lábmagasság megszorozva 10 raklappal egy köteget eredményez. Csak lábtól 1,5 méter magas , mielőtt elszámolnánk a fedélzet vastagságát. A szabványos 6–8 méteres szabad magasságú létesítményekben ez 8–12 egységre korlátozza az üres raklapköteget, mielőtt elérné a biztonságos halmozási határokat vagy az állványok korlátait.

A beágyazott dugókkal minden üres raklap leesik az alatta lévőre, így a raklaponkénti növekmény 30-50 mm (a fedetlen fedélzet vastagsága a beágyazott láb fölött). Ugyanaz a 6 méteres szabad magasság, amelyen 12 nem beágyazott raklap is elfér. 40-60 egymásba ágyazott raklap — a tárolási sűrűség több mint 300%-os javulása a függőleges térkihasználásban.

Gyakorlatilag ez azt jelenti, hogy egy olyan létesítmény, amelynek korábban négy emeleti pozícióra volt szüksége 40 üres raklap tárolására, egyetlen pozícióba tudja összevonni azokat – három emeleti pozíciót felszabadítva a megrakott áruk produktív tárolására.

Szállítási hatékonyság: a visszaküldési logisztikai költségek csökkentése

A raklapkészleteket üzemeltető vagy az elosztóközpontok és a beszállítók közötti üres raklapok visszaszállítását kezelő vállalkozások számára az üres raklapok szállítási költségei jelentős működési költséget jelentenek. A beágyazódugók által lehetővé tett beágyazási képesség közvetlenül csökkenti az üres raklapok visszaküldéséhez szükséges járműrakományok számát.

Egy szabványos 13,6 méteres pótkocsi 2,7 méteres belső rakománymagassággal körülbelül:

• Fészkelődés nélkül: 8–10 raklap magas rakománypozíciónként, a láb a fedélzeten összenyomódás kockázata és a jármű magassága korlátozza – körülbelül 200–250 raklap pótkocsi rakományonként.
• Bekapcsolt fészkelő dugókkal: 30-40 raklap raklaponként azonos járműmagasságon belül – potenciálisan 700-1000 raklap pótkocsi rakományonként , a raklap alapterületétől és a jármű konfigurációjától függően.

A szállítási sűrűség 3–4-szeres javulása megfelelő tényezővel csökkentheti az üres raklapok visszaútjainak számát, ami jelentős üzemanyag-, vezetői idő-, járműkopás- és CO₂-kibocsátás-megtakarítást eredményez.

Szerkezeti támogatás: Hogyan javítják a raklaplábak a terhelés stabilitását

Az üres raklap tárolás előnyei mellett a raklaptalpak alapvetően javítják a sík fedélzeti raklapok szerkezeti teljesítményét az aktív használat során.

Következetes villa behajtási távolság

A talp nélküli lapos fedélzeti raklapokhoz nem lehet hozzáférni normál targoncával vagy raklapemelővel kiegészítő emelőberendezés nélkül. A konzisztens mérettűrések szerint gyártott raklaplábak megbízható villabemeneti réseket biztosítanak, amelyek stabilak maradnak a raklap teljes élettartama alatt. A lábmagasságnak meg kell tartania a minimális távolságot 100 mm a raklapemelővel való kompatibilitás érdekében és ideális esetben 120-150 mm a targonca használatához kisebb felületi egyenetlenségekkel rendelkező padlókon. A fémlábak megtartják ezeket a méreteket, anélkül, hogy a tartós terhelés hatására a műanyag blokkok alternatíváit befolyásolná a kompressziós kúszás.

Pontterhelés elosztása

Amikor egy megrakott raklap közvetlenül a raktár padlóján ül, a teljes rakomány eloszlik a raklapfedélzet padlóval való érintkezési területén. A raklaplábak ezt a terhelést három vagy négy meghatározott érintkezési pontba koncentrálják, nagyobb egyedi alapterülettel, ami paradox módon javítja a terhelés eloszlását az állványrendszereken és a padlófelületeken. Állványban ez lehetővé teszi, hogy a raklap megfelelően üljön a gerenda síneken anélkül, hogy a fedélzet elhajlása befolyásolná a rakomány stabilitását.

Jobb levegőkeringés terhelés alatt

A raklaplábak által a padló és a raklapfedélzet közötti rés lehetővé teszi a levegő szabad áramlását a tárolt áruk alatt. Ez különösen értékes a hűtőtárolókban és a hűtött raktárakban, ahol a raklapok alatti légáramlás szükséges az egyenletes termékhőmérséklet fenntartásához a teljes raklapmagasságban. A környezeti raktárakban a rés csökkenti a nedvesség felhalmozódását is a higroszkópos árut tároló raklapok alatt.

Biztonsági előnyök a raktári személyzet és berendezések számára

Mind a raklaplábak, mind a beágyazódugók több szempontból is közvetlenül hozzájárulnak a biztonságosabb raktári környezethez.

• Stabilan megrakott raklaprakás: Fém raklaplábak támogatják a megrakott raklapok biztonságos többszintű egymásra helyezését ott, ahol nem áll rendelkezésre állvány. A jól megtervezett lábak stabil felfekvési felületet biztosítanak a fenti raklapnak, megakadályozva a rakott rakat összeomlását – ami a súlyos raktári sérülések vezető oka.
• Üres raklap elcsúszásának és felborulásának megakadályozása: Beágyazódugók nélkül az egymásra rakott üres raklapok hajlamosak oldalirányú elcsúszásra, különösen, ha a targonca légmosása vagy vibrációja megzavarja őket. A beágyazó dugók rögzítik az egyes raklapokat a helyükre, megakadályozva az üres raklapkötegek ellenőrizetlen összeomlását, ami a közelben tartózkodó személyzet sérülését okozhatja.
• Csökkentett kézi kezelés kockázata: A kompakt, egymásba ágyazott üres raklapkötelek könnyebben kezelhetők targoncával. Az üres raklapok sok kis halomban való szétterítése – ahogyan az egymásba ágyazás nélkül is megtörténik – több egyedi targoncamozgást igényel a zsúfolt területeken, ami növeli az ütközés kockázatát.
• Következetes raklap befogás: A méretstabil fémlábak biztosítják, hogy a targonca minden alkalommal megbízhatóan rögzítse a raklapokat, csökkentve a részleges összekapcsolódás kockázatát, amely a rakomány felborulását okozhatja emelés közben.

Padlóvédelem és alacsonyabb karbantartási költségek

A raktárpadló felületei – jellemzően tömített vagy epoxibevonatú beton – jelentős tőkebefektetést jelentenek, és költséges javításuk. Mind a raklaplábak, mind a fészkelődugók egymást kiegészítő módon járulnak hozzá a padló védelméhez.

Fém raklaplábak gumi vagy HDPE talpbetétekkel elosztják a megrakott raklap súlyát egy meghatározott érintkezési területen, csökkentve a padlófelületre nehezedő pontnyomást. Egy 1000 kg-os rakomány egy négylábú, egyenként 150 cm² alapterületű raklapon kb. 1,7 kg/cm² — jóval a szabványos ipari betonpadlók tűréshatárán belül 3-5 kg/cm² . Lábak nélkül a sík fedélzetű raklap egyenetlenül koncentrálja a terhelést a fedélzet szélei mentén, ami idővel feltörheti a lezárt padlófelületeket.

A beágyazó dugók közvetetten védik a padlót azáltal, hogy csökkentik az üres raklapok padlófelületen való átmozgatásának számát. Minden üres raklappal végzett szükségtelen targoncaút – amelyet a rosszul kezelt üres raklapkötegek okoznak – a kerék érintkezésével, elfordulásával és rakományleállítással jár, amelyek felhalmozzák a padlókopást. A kevesebb ugrás kevesebb padlókopást és hosszabb időközt jelent a felületfelújítási ciklusok között.

Működési rugalmasság: Több raktárkonfigurációhoz is illeszthető

A raklaplábak és a beágyazó dugórendszer egyik gyakorlati előnye a különböző raktárkonfigurációk és működési módok közötti alkalmazkodóképesség.

Higiéniai és megfelelőségi előnyök

Az élelmiszer-, ital-, gyógyszer- és egészségügyi raktározásban a higiénikus raklaptervezés szabályozási és minőségbiztosítási követelmény, nem pedig preferencia. A raklaplábak és a dugók több módon is hozzájárulnak a higiéniai előírásoknak való megfeleléshez:

• Nem porózus fém lábak ne szívja fel a nedvességet, a baktériumokat vagy a szennyeződéseket, ahogyan a fa raklapblokkok teszik, ezzel támogatva a HACCP-megfelelőséget és a GMP-hez igazodó raktári környezetet.
• A padlószint feletti magasság lehetővé teszi, hogy a tisztítóberendezések hozzáférjenek a raklapok alá a mosási ciklusok során, megakadályozva a kiömlött termék, a por és a kártevők felhalmozódását a raklap érintkezési zónáiban.
• HDPE beágyazó dugók élelmiszer-biztonságos, nem mérgező polimerből készülnek, és eltávolíthatók, tisztíthatók és újra behelyezhetők – kiküszöbölve a tartósan beágyazott fa tömbbetétek szennyeződésének kockázatát, amelyek idővel felszívják a kémiai és biológiai anyagokat.
• Nincs szilánk vagy töredék kockázata – a fémlábak és a műanyag dugók nem hoznak létre rostos törmeléket, amely beszennyezheti az ugyanazon a területen tárolt nyílt gyártású élelmiszereket vagy gyógyszerészeti termékeket.

Teljes tulajdonlási költség: A rendszer gazdasági esete

A raklaplábak és a beágyazó dugók kombinációja gazdasági előnyöket biztosít több költségkategóriában egyidejűleg, így az üzleti szempontok még akkor is meggyőzőek, ha a kezdeti alkatrészek költsége meghaladja az egyszerűbb alternatívákat.

Csökkentett raklapcsere gyakorisága

A fém vagy alumínium raklaplapon lévő raklaplapok tipikus élettartama kb 10-20 év normál raktári körülmények között. Az egyes beágyazó dugók – a legnagyobb kopású alkatrész – önállóan cserélhetők, ha megsérülnek, anélkül, hogy a teljes raklapot leselejteznék, a teljes raklapköltség töredékéért. Ez a moduláris javíthatóság drámaian csökkenti a raklapflotta-tulajdon évesített tőkeköltségét.

Csökkentett munkaerő az üres raklapkezeléshez

Az üres raklapok kompakt egymásba ágyazott kötegekbe tömörítése csökkenti az üres raklapkészlet kezeléséhez szükséges targoncamozgások számát. Egy létesítmény kezelésében 500 üres raklap naponta , a raklaponkénti mozgások átlagos számának 3-ról 1,5-re való csökkentése a jobb egymásba ágyazás és kötegkezelés révén takaríthat meg Napi 750 targoncamozgás — jelentős közvetlen munkaerőköltség-megtakarítást és jobb termelékenységet eredményez.

Visszanyert alapterületi érték

A főbb elosztási piacokon a raktározási alapterület értéke értéke 80-200 font négyzetméterenként évente (helytől és specifikációtól függően jelentősen eltér). Minden emeleti pozíció, amelyet a hatékonyabb üres raklaptárolás a beágyazás révén felszabadít, számszerűsíthető bevételi lehetőséget jelent – ​​akár további produktív tárolás, akár a létesítménybővítési költségek elkerülése révén.

Fenntarthatósági előnyök: A környezeti hatások csökkentése

A fészkelő dugó és raklaplábak rendszer támogatja azokat a fenntarthatósági célkitűzéseket, amelyek egyre fontosabbak a vállalati környezetvédelmi stratégiákban és az ellátási lánc szén-dioxid-jelentésében:

• Kevesebb oda-vissza szállítás: Az üres raklapok szállítási sűrűségének 3-4-szeres növekedése arányosan kevesebb járműutat jelent, csökkentve az üzemanyag-fogyasztást és a szállított CO₂-kibocsátást egy raklaponként.
• Hosszabb raklap élettartam: A raklapcsere gyakoriságának csökkentése csökkenti az új raklapok gyártásával és a régi raklapok ártalmatlanításával kapcsolatos beágyazott szén mennyiségét a flotta teljes élettartama alatt.
• Újrahasznosítható anyagok: Az acél raklaplábak és a HDPE beágyazó dugók egyaránt nagymértékben újrahasznosíthatóak az élettartam végén – az acél, amelynek globális újrahasznosítási aránya meghaladja 85% és HDPE elfogadott az ipari műanyag-újrahasznosítási folyamatokban.
• Faraklap hulladék eltávolítása: A fészkelődugóval ellátott fém raklaprendszerek elkerülik a fából készült raklapflottákhoz kapcsolódó ismétlődő fahulladékot, amelyet javítani vagy ártalmatlanítani kell, ha a tömbök széthasadnak, rothadnak vagy kártevők fertőződnek meg.

A megfelelő raklaplábak és a beágyazó dugó kombináció kiválasztása

A rendszer előnyeinek maximalizálása megköveteli, hogy mindkét komponens specifikációja megfeleljen a raktározási művelet speciális igényeinek. A legfontosabb kiválasztási kritériumok a következők:

1. A láb anyaga és kivitele: Horganyzott acél általános és kültéri használatra; 304-es vagy 316-os rozsdamentes acél élelmiszeripari, gyógyszerészeti és higiéniai környezetekhez; porszórt lágyacél, csak száraz beltéri raktározáshoz.
2. Lábmagasság: Minimum 100 mm a raklapemelőhöz való hozzáféréshez; 120–150 mm a targonca üzemeltetéséhez és a gerendatűrési követelményeket támasztó állványrendszerekhez. A magasabb lábak mélyebb beágyazódást és jobb üres raklapköteg stabilitást biztosítanak.
3. Lábak száma raklaponként: A háromlábú konfigurációk (kettő az egyik végén, egy a másik közepén) a legtöbb síkfedélzeti raklaphoz szabványosak; A négysarkos konfigurációk maximalizálják a stabilitást aszimmetrikus vagy pontrakományos rakományok esetén.
4. Fészkelődő dugó anyaga: HDPE dugók általános használatra; élelmiszer-minőségű HDPE vagy rozsdamentes acél betétek a higiénikus környezethez. Győződjön meg arról, hogy a dugó külső átmérője pontosan megegyezik a lábprofil belső átmérőjével, hogy elkerülje a laza kapcsolódást.
5. Fészkelési mélység: A depth to which the upper pallet's feet engage into the lower pallet's plugs determines the compaction ratio. Greater nesting depth (achieved with taller feet and deeper plugs) produces greater stacking density for empty pallets.
6. Terhelési besorolási kompatibilitás: Győződjön meg arról, hogy a láb statikus terhelhetősége megfelel a várható maximális raklapterhelésnek megfelelő biztonsági tényezővel – általában egy minimális biztonsági tényező 2:1 a névleges kapacitáson ajánlott dinamikus raktári környezetekhez.
