Miért miért a raklaplábakat és a beágyazó dugókat?

Raklaplábak és fészkelődugók érdemes választani, mert ők közvetlenül csökkenti a raktárterületet, csökkenti a szállítási költségeket, meghosszabbítja a raklap élettartamát és javítja a raktár biztonságát – mindezt a logisztikai infrastruktúra teljes újratervezése nélkül. Ez a két komponens együttesen alakítja át a szabványos síklapos raklapot egymásra rakható, helytakarékos és szerkezetileg megerősített platformmá, amely megbízhatóan teljesít az ipari ellátási láncok ismétlődő követelményei mellett.

at Ningbo Dasheng Metal Products Co., Ltd , precíziós alkatrészek fémbélyegzésére, mélyhúzására és hegesztésére szakosodtunk számos iparágban. A raklaplábak és a beágyazódugók azon alkatrészek közé tartoznak, amelyeket a vevő pontos specifikációi szerint gyártunk, így részletesen megértjük, mitől teljesítenek ezek az alkatrészek – és mi különbözteti meg a jól elkészített alkatrészt a terhelés alatt idő előtt meghibásodotttól. Az alábbi elemzés elmagyarázza a raklaptalpok és a beágyazó dugók kiválasztásának gyakorlati eseteit minden olyan műveletben, amely a hatékony, tartós raklapos logisztikától függ.

Mit csinálnak valójában a raklaplábak és a beágyazódugók

Mielőtt megvizsgálná, miért érdemes ezeket az alkatrészeket választani, érdemes megérteni, hogy pontosan mik ezek, és hogyan működnek együtt egy raklaprendszerben.

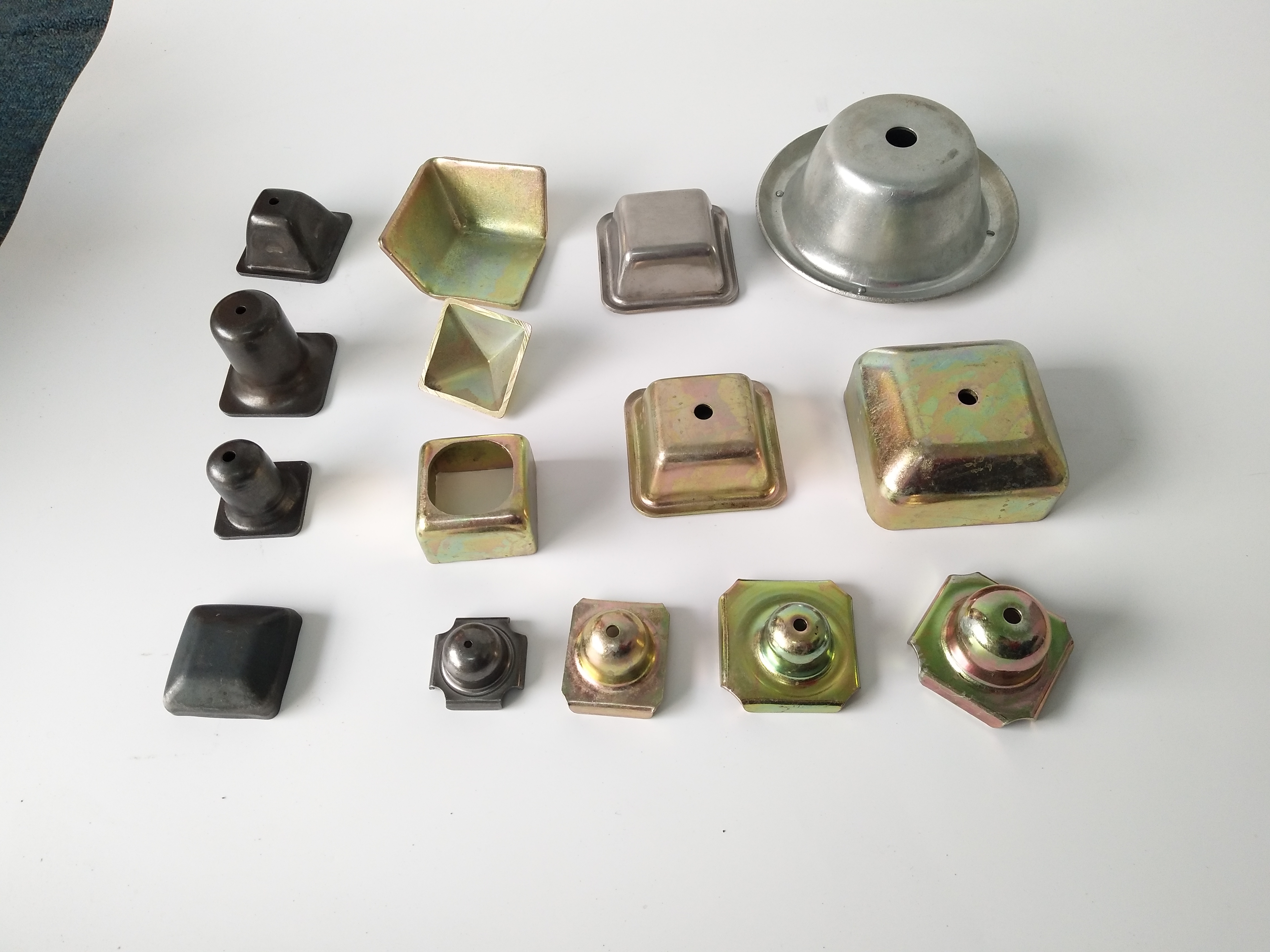

Raklap lábak olyan szerkezeti betétek – jellemzően préselt acélból, préselt fémből vagy nagy sűrűségű műanyagból –, amelyeket a raklapfedélzet alsó sarkaihoz és éleihez rögzítenek. Felemelik a raklap felületét a padlóról, megteremtve a targonca fogaihoz és a raklapemelőhöz szükséges távolságot. Ezek viselik a halmozott áruk nyomóterhelését is, és ezt a terhelést a padlóra vagy az alatta lévő raklapra helyezik át egymásra rakott konfigurációban.

Fészkelődő dugók precíziósan kialakított betétek, amelyek minden raklaptalp nyitott tetejébe illeszkednek. Amikor az üres raklapokat raktározás vagy visszaszállítás céljából egymásra rakják, a felső raklapülésen lévő beágyazódugók az alatta lévő raklap lábaihoz csatlakoznak, rögzítve a köteget egy vonalba, és megakadályozva az oldalirányú elmozdulást. Ez a reteszelő művelet teszi lehetővé az ellenőrzött, stabil egymásba ágyazást – ez a funkció megkülönbözteti az egymásba ágyazható raklaprendszereket a hagyományos blokk- vagy láncos raklapoktól.

Ez a két komponens együttesen határozza meg az egymásba ágyazható raklap teljesítményjellemzőit: teherbíró képességét, egymásra rakási arányát, méretstabilitását és kompatibilitását az automatizált rakodóberendezésekkel.

A beágyazott raklapok helytakarékos előnye

A raklaplábak és beágyazódugók kiválasztásának legközvetlenebb számszerűsíthető előnye az üres raklapok tárolási térfogatának drámai csökkenése. A hagyományos logisztikai műveletekben az üres raklapok jelentős raktárterületet és vissza-szállítási mennyiséget foglalnak el. Egy szabványos fablokk raklap kb 150 mm magas , vagyis egy 10 raklapból álló köteg 1500 mm függőleges helyet foglal el. A jól megtervezett, egymásba ágyazható raklaprendszer precíziósan kialakított lábakkal és beágyazó dugókkal akár egészen kicsire is csökkentheti a halmozási növekményt. 30-50 mm további raklaponként .

Gyakorlatilag ez azt jelenti, hogy egy 10 hagyományos raklap tárolására alkalmas tér elfér. 30-50 egymásba ágyazható raklap ugyanabban a lábnyomban. A havi raklapmozgások ezreit irányító műveletek esetében ez a különbség mérhető csökkenést jelent a raktárbérleti költségekben, az üres raklapok kezeléséhez szükséges munkaerő kezelésében és a visszaszállítási költségekben.

A visszatérési logisztikára gyakorolt hatás

A visszaküldési logisztika – az üres raklapok szállítása a szállítási helyről az elosztóközpontokba vagy a gyártó létesítményekbe – jelentős költséghely a zárt hurkú ellátási láncokban. Ha a raklapok szorosan egymásba helyezkednek a jól felszerelt lábak és dugók miatt, egyetlen teherautó, amely korábban 20 üres hagyományos raklapot szállított, képes szállítani 60-100 egymásba ágyazható raklap ugyanabban a raktérben. Ez a visszautazás csökkentése közvetlenül csökkenti az üzemanyagköltségeket, a vezetői órákat és a raklapciklusonkénti szén-dioxid-kibocsátást.

Szerkezeti teherbírás és raklap merevség

A raklaplábak nem passzív távtartók, hanem szerkezeti elemek, amelyek meghatározzák, hogy egy raklap mekkora terhelést tud biztonságosan szállítani. Az egyes lábak geometriája, falvastagsága, anyagminősége és gyártási pontossága közvetlenül befolyásolja a raklap statikus teherbírását (súly, amelyet a padlón álló helyzetben elbír), dinamikus teherbírását (a targonca mozgatása közben is elbírja) és az állványkapacitást (súly, amelyet akkor bír el, ha a végeit nem támasztják alá az állványgerendák).

A fém raklaplábak – különösen a mélyhúzással vagy precíziós bélyegzéssel előállítottak – jelentős előnyöket kínálnak az öntött műanyag lábakkal szemben a nagy terhelésű alkalmazásokban. A préselt acéllábak megőrzik geometriájukat nyomófeszültség alatt, nem kúsznak az idő múlásával tartós terhelés hatására, és ellenállnak a deformációnak szélsőséges hőmérsékleten. Egy megfelelően meghatározott acél raklaptalp képes megtámasztani 5000 kg-ot meghaladó statikus terhelés raklaponként ha megfelelően oszlik el négy vagy hat érintkezési pont között.

Hogyan járulnak hozzá a beágyazott dugók a szerkezeti stabilitáshoz

A beágyazó dugók nem egyszerűen igazítási segédletek – helyesen méretezett és szűk tűrések szerint gyártva mérhető merevséget adnak a raklapfedélzetnek. A lábüregbe pontosan illeszkedő dugó az oldalirányú erőket a láb teljes keresztmetszetében osztja el, ahelyett, hogy a feszültséget a láb és a fedél közötti rögzítési pontra összpontosítaná. Ez csökkenti a lábak leválásának vagy az áthúzás meghibásodásának kockázatát oldalsó terhelés esetén, ami a targonca kezelése és a teherautó szállítása során rendszeresen előfordul.

Kompatibilitás az automatizált kezelő- és szállítórendszerekkel

A modern raktározási és elosztási műveletek egyre inkább az automatizált kezelőrendszerekre – szállítószalagokra, válogatóberendezésekre, automatizált tároló- és visszakereső rendszerekre (AS/RS) és robotizált komissiózó cellákra – támaszkodnak. Ezek a rendszerek szigorú méretkövetelményeket támasztanak az általuk kezelt raklapokkal szemben. Az inkonzisztensen kialakított lábakkal, meggörbült profilokkal vagy pontatlan beágyazódug-pozíciókkal rendelkező raklap elakad a szállítószalagokon, rosszul igazodik az érzékelőtömbökhöz, és meghiúsul a felvételi és elhelyezési ciklus.

A precíziós gyártású raklaplábak és a fészkelő dugók biztosítják, hogy a flotta minden raklapja karbantartsa következetes mérettűrések — jellemzően ±1 mm-en belül a kritikus interfész-méreteknél automatizált alkalmazásokban. Ez az összhang csak ellenőrzött gyártási folyamatokkal érhető el. at Ningbo Dasheng Metal Products Co., Ltd , a bélyegzési és mélyhúzási műveleteinket a szerszámok pontosságával és minőségi ellenőrzésével végezzük, amelyek garantálják a méretek ismételhetőségét nagy gyártási sorozatok során, biztosítva, hogy minden láb és dugó azonos módon működjön, függetlenül a gyártási tételtől.

Targonca és raklapemelő behajtási engedély

A raklaplábaknak megfelelő szabad magasságot kell biztosítaniuk a targonca fogainak belépéséhez és a raklapemelő kerekeinek mozgásához. Az iparágban szabványos minimális távolság a raklapemelő bemenetéhez 95 mm , míg sok targonca alkalmazás megköveteli 100-120 mm az engedély. A terhelés hatására deformálódó vagy összenyomódó lábak csökkentik ezt a távolságot, ami egyre nehezebbé teszi a raklap biztonságos kezelését, és végül összeegyeztethetetlen a szabványos felszereléssel. A minőségi fém lábak megtartják meghatározott magasságukat a raklap teljes élettartama alatt, megőrizve a kezelési kompatibilitást az első használattól az utolsóig.

Meghosszabbított raklap élettartam és teljes üzemeltetési költség

A jó minőségű raklaplábak és fészkelődugók melletti döntés alapvetően befektetés a raklapok élettartamába. A lábak mechanikailag a legnagyobb igénybevételnek kitett alkatrészei bármely raklapnak – elnyelik az ütéseket a kezelés során, viselik a nyomó terhelést a tárolás során, és ciklikus fáradtságot tapasztalnak szállítás közben. A rosszul gyártott lábakkal rendelkező raklapok gyorsan lebomlanak: a lábak megrepednek, deformálódnak vagy leválnak, ami veszélyezteti a raklap terhelhetőségét és biztonságát jóval azelőtt, hogy maga a fedélzet elérné hasznos élettartama végét.

A nagy ciklussebességgel működő zárt hurkú raklapmedencében a lábak közötti különbséget arra tervezték 50 ciklus és lábak erre tervezték 200 ciklus a különbség a raklapflotta négyszeri vagy ugyanazon időszak alatti egyszeri cseréje között. Ha egy minőségi raklap tőkeköltsége 50 helyett 200 ciklusra oszlik el, a ciklusonkénti költség a töredékére esik – még akkor is, ha a jobb minőségű raklap kezdeti vételára kétszer-háromszor magasabb.

A javíthatóság mint költségkezelési stratégia

A fém raklaplábak egyik alulértékelt előnye az öntött műanyag alternatívákkal szemben a javíthatóság. Ha egy fémtalp megsérül, az sok esetben eltávolítható és kicserélhető anélkül, hogy a teljes raklapot eldobnák. A karbantartásnak ez a moduláris megközelítése – csak a meghibásodott alkatrész cseréje – meghosszabbítja a raklapfedélzet hasznos élettartamát, és csökkenti a hulladékképződést. A repedt vagy szerkezetileg sérült műanyag lábak általában nem javíthatók, és teljes raklapcserét igényelnek.

Higiénia, tisztíthatóság és szabályozási megfelelőség

Az élelmiszer- és italgyártás, a gyógyszeripar és az orvostechnikai eszközök ellátási láncaiban a raklap-higiénia szabályozási követelmény, nem pedig preferencia. A fa raklapok – a leggyakrabban használt raklaptípus világszerte – eredendően porózusak, és nehéz teljesen fertőtleníteni. Felszívják a nedvességet, penészt és baktériumokat hordoznak, és a szennyeződéseket átvihetik a csomagolt árukra. A fém- vagy sima-műanyag lábakkal ellátott lappaletták közvetlenül megoldják ezt a problémát: a nem porózus felületek nyomás alatt moshatók, gőzzel tisztíthatók és vegyileg fertőtleníthetők az élelmiszerbiztonsági és gyógyszerészeti szabályozási keretek által megkövetelt szabványoknak megfelelően.

Fém raklap lábak különleges ajánlat teljes tisztíthatósága anyagromlás nélkül . Ellentétben a műanyaggal, amely idővel felszívja a tisztítószereket és törékennyé válik, a rozsdamentes acél vagy horganyzott acél lábak megőrzik szerkezeti és felületi integritását az ismételt magas hőmérsékletű mosási ciklusokon keresztül. Emiatt az élelmiszer-feldolgozó létesítményeket, tisztateres környezeteket és gyógyszerelosztó központokat kiszolgáló zárt hurkú raklaprendszerek választott anyagává válnak.

ISPM 15 és növény-egészségügyi megfelelőség

Az ISPM 15 (Nemzetközi Növény-egészségügyi Intézkedések Nemzetközi Szabványai) szerinti nemzetközi kereskedelmi szabályozások előírják, hogy a határokon átnyúló szállítmányoknál használt fa raklapokat hőkezeléssel vagy füstöléssel kell kezelni, hogy megakadályozzák az invazív rovarok és növénybetegségek terjedését. A fém- vagy műanyag lábakkal ellátott lemezes raklapok mentesülnek az ISPM 15 követelményei alól, mivel nem tartalmaznak nyers fát. A gyakori nemzetközi szállítmányozást végző exportőrök számára ez a mentesség kiküszöböli az ISPM 15-nek való megfelelés költségeit és adminisztratív terheit – ez jelentős működési előny, amely a nagy szállítási mennyiségekhez képest még nagyobb.

Raktárbiztonsági fejlesztések

A raklapbiztonsági hibák – összedőlt rakatok, billenő rakományok és a sérült raklapok okozta kezelési balesetek – jelentős forrásai a munkahelyi sérüléseknek a raktározásban és a logisztikában. A precíziós raklaplábak és a beágyazó dugók által biztosított egységes geometria több közvetlen módon is hozzájárul a biztonsághoz.

• Stabil rakás: Fészkelődő dugók that engage positively with feet on the pallet below lock the stack against lateral displacement, reducing the risk of a loaded pallet shifting or tipping during storage or transport.
• Kiszámítható teherbírás: A meghatározott geometriájukat terhelés alatt megőrző lábak a targoncakezelőket és a raktártervezőket biztosra veszik, hogy a raklap a tervezett módon fog viselkedni – nincs olyan váratlan lábnyomás, amely csökkenti a távolságot vagy megdönti a rakományt.
• Nincs szilánk vagy köröm veszélye: Ellentétben a fából készült raklapokkal, amelyeken törött deszkák, kiálló szögek és szilánkok keletkezhetnek, amelyek megsérthetik a dolgozókat és károsíthatják az áruk csomagolását, a fémtalpú lemezes raklapok tiszta, egyenletes felületet biztosítanak teljes élettartamuk során.
• Tűzállóság: A fém lábak nem járulnak hozzá a tűz terjedéséhez a raktári környezetben. A gyúlékony árut tároló létesítményekben a raklapanyagok éghetőségének csökkentése értelmes kockázatkezelési intézkedés.
• Kevesebb kezelési incidens: A biztonságosan egymásba ágyazott üres raklapkötegek könnyebben kezelhetők egységként, csökkentve a szükséges egyedi kezelési műveletek számát és a kapcsolódó sérülésveszélyt.

Alkalmazások az iparágakban

A raklaplábak és a fészkelődugók nem csak egy iparágra korlátozódnak, hanem az ágazatok széles skáláján jelennek meg, ahol hatékony, higiénikus vagy nagy ciklusú raklapkezelésre van szükség. A leggyakrabban használatos hely megértése segít tisztázni, hogy mely működési jellemzők számítanak leginkább az egyes kontextusokban.

Ezekben a szektorokban a közös vonás az, hogy a raklaplábakat és a beágyazó dugókat nem kiegészítőként, hanem teljesítményt meghatározó alkatrészekként választják. Az egyes alkalmazásokhoz kiválasztott specifikus anyag- és méretspecifikáció tükrözi az adott környezet sajátos követelményeit – rakománysúly, hőmérséklet-tartomány, higiéniai szabvány és kezelőberendezés típusa.

Környezeti és fenntarthatósági előnyök

A minőségi lábakkal és dugókkal ellátott, egymásba ágyazható raklaprendszerek kiválasztása jelentős környezetvédelmi előnyökkel jár a hagyományos fa raklapműveletekkel szemben. A beágyazás helyhatékonysága közvetlenül azt jelenti, hogy kevesebb visszaszállítás történik, ami csökkenti az üzemanyag-fogyasztást és a kapcsolódó szén-dioxid-kibocsátást. Műveletek, amelyek elérik a 3:1 fészkelési arány – három egymásba ágyazható raklap, amelyek egy hagyományos raklap helyet foglalnak el – elméletileg kétharmadára csökkentheti a visszaszállító teherautók mozgását ugyanannyi raklapciklus mellett.

A fém raklaplábak további fenntarthatósági előnnyel rendelkeznek: igen élettartama végén teljesen újrahasznosítható . Az acél és alumínium lábak megolvaszthatók és újra feldolgozhatók új fémtermékekké az anyagminőség romlása nélkül. Ez a zárt hurkú újrahasznosíthatóság éles ellentétben áll a fából készült raklapokkal, amelyek a javítás után jellemzően alacsony értékű faforgácsként vagy hulladéklerakóba kerülnek, valamint a legtöbb műanyag raklap alkatrészével, amelyeknek a gyakorlatban korlátozott az újrahasznosítási lehetőségei.

A minőségi fémlábak hosszabb élettartama csökkenti a cserealkatrészek gyártásához kapcsolódó gyártási energia- és erőforrás-felhasználást is. Egy préselt acél raklaptalp, amelyet úgy terveztek, hogy 200 raklapciklusig kitartson, funkcionális egységenként sokkal alacsonyabb, bölcsőtől sírig terjedő erőforrás-ráfordítást jelent, mint az 50 ciklus után cserélt műanyag láb – még akkor is, ha figyelembe veszi a fém, mint a műanyag alkatrészek előállításához szükséges nagyobb energiaráfordítást.

Mit kell megadni a raklaplábak és a beágyazódugók kiválasztásakor

A megfelelő raklaplábak és beágyazó dugók kiválasztása egy adott alkalmazáshoz számos, egymással összefüggő specifikációt igényel. A pusztán ár alapján történő választás – az alkalmazás méret-, anyag- és teljesítménykövetelményeinek figyelembevétele nélkül – az egyik leggyakoribb oka a raklap idő előtti meghibásodásának és a váratlan működési zavaroknak.

A raklaplábak és a beágyazódugók megadása előtt meghatározandó legfontosabb paraméterek a következők:

1. Szükséges teherbírás: Határozza meg a raklapon tapasztalható maximális statikus, dinamikus és állványos terhelést. Ez határozza meg a minimálisan szükséges anyagmérőt és a láb geometriáját.
2. Működési hőmérséklet tartomány: A hideglánc, a környezeti vagy a magas hőmérsékletű környezetek mindegyike eltérő anyagkövetelményeket támaszt. Az acél a legszélesebb hőmérsékleti tartományban teljesít; bizonyos műanyagok -20°C alatt törékennyé válnak.
3. Lábmagasság és hasmagasság: Határozza meg a használt szállítóberendezéshez szükséges távolságot. A legtöbb targonca és raklapemelő standard tartománya 95–120 mm.
4. Beágyazási növekedési cél: Határozza meg, milyen szorosan kell egymásba ágyazni az üres raklapokat. Az alacsonyabb beágyazási növekményhez szigorúbb gyártási tűrések szükségesek mind a talpon, mind a dugón.
5. Felületkezelés és korrózióvédelem: Élelmiszeri, gyógyszerészeti vagy nedves környezet esetén adja meg a megfelelő korrózióvédelmet – rozsdamentes acél, elektromosan horganyzott, tűzihorganyzott vagy porszórt acél.
6. attachment method to deck: A lábak hegeszthetők, csavarozhatók, szegecselhetők vagy mechanikusan rögzíthetők a raklapfedélzethez. A rögzítési mód befolyásolja az összeszerelési költségeket, a javíthatóságot és a szerkezeti integritást nyíró terhelés alatt.
7. Mérettűrések az automatizáláshoz: Ha a raklapot automata berendezés fogja kezelni, adja meg a megengedett legnagyobb méretváltozást minden kritikus interfész-méretnél.

at Ningbo Dasheng Metal Products Co., Ltd , csapatunk közvetlenül együttműködik az ügyfelekkel, hogy ezeket a működési követelményeket pontos alkatrészspecifikációkká alakítsa át. Az anyagválasztástól és a szerszámtervezéstől a gyártásig és a minőségellenőrzésig a fémbélyegzés, a mélyhúzás és a hegesztés terén szerzett szakértelmünket alkalmazzuk annak érdekében, hogy minden általunk gyártott raklaptalp és fészekdugó pontosan megfeleljen a tervezett alkalmazás követelményeinek – az ipari raklapműveletek által megkövetelt méretkonzisztenciával és anyagminőséggel.

A Nestable raklaprendszerek összehasonlítása a hagyományos alternatívákkal

A jelenleg hagyományos fából vagy tömbből készült raklapokat használó műveleteknél a kulcsfontosságú teljesítménydimenziók közvetlen összehasonlítása elősegíti a minőségi fém lábakkal és dugókkal ellátott, egymásba ágyazható rendszerre való átállást.

Ez az összehasonlítás világossá teszi, hogy a raklaplábak és a beágyazódugók kiválasztása nem egyszerűen alkatrész-döntés – ez egy rendszerdöntés, amely meghatározza, hogy a teljes raklap hogyan teljesít az élettartama során. A lábak és a dugók minősége határozza meg azt a plafont, amit a raklaprendszer képes elérni , és a precíziós gyártású alkatrészekbe való befektetés a kezdetektől fogva a legmegbízhatóbb módja annak, hogy a fészkelhető raklaptechnológia által kínált teljes működési, pénzügyi és környezeti előnyöket realizáljuk.
